應用案例 | 榮耀手表4 Pro內置美芯晟無線充電芯片MT5706

  • 發布日期2024-03-04

  • 瀏覽量3851次

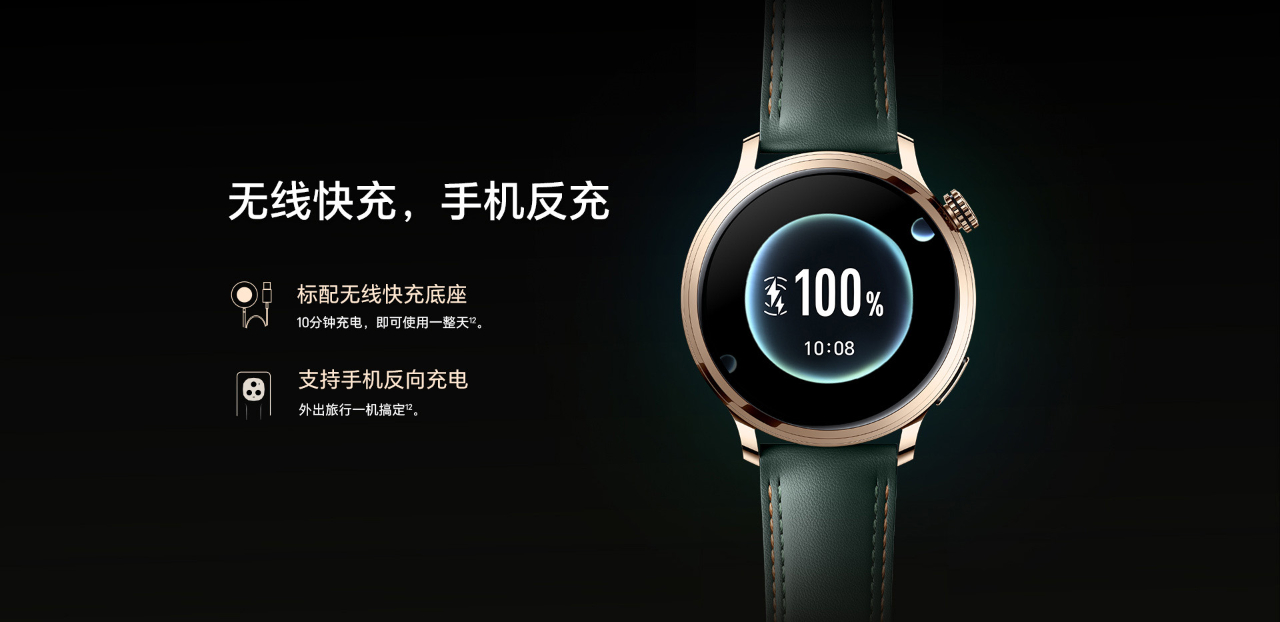

2023年10月，榮耀在新品發布會上正式推出全新智能穿戴產品榮耀手表4 Pro，將傳統機械美學與現代智慧科技完美融合，為用戶帶來腕上的超凡體驗。

榮耀手表4 Pro的充電方式已升級為無線充電，除了磁吸無線充電底座外，還支持擁有無線反向充電功能的手機、平板電腦等設備反向給手表充電，提高了日常生活中的便利性。此款手表采用了美芯晟無線充電接收端芯片MT5706。


*圖片素材來自榮耀官方商城，如侵刪


MT5706介紹

美芯晟MT5706是一款支持15W充電、兼容WPC Qi1.3協議、同時支持私有協議的無線充電接收端芯片，采用32bit M0處理器，8KB SRAM和32KB MTP，支持MPP，支持高頻應用2MHz，芯片超小尺寸可滿足客戶多樣化定制需求。

產品特性：

  • 支持正向充電15W，反向充電5W
  • 超小尺寸2.1mm×3.3mm，WLCSP 5×8封裝
  • 支持MPP
  • 支持高頻(up to 2MHz)
  • 采用32bit M0處理器，8KB SRAM和32KB MTP
  • 12-bit A/D Converter
  • 兼容WPC Qi1.3協議，同時支持私有協議
  • 默認半橋/倍壓啟動，自適應支持小感量/大感量線圈
  • 內置多種硬件保護電路，OVP/OCP/SCP/OTP等


MT5706典型應用電路圖


方案介紹
美芯晟MT5706+MT5806是一套高性價比無線充電15W All-in-One RTX/TX解決方案，兼容WPC Qi 1.3協議，在減小芯片尺寸的同時滿足市場 EPP 15W的功率需求，支持高精度Q值檢測，內置多種硬件保護電路，在降低芯片成本的同時，支持小感量線圈無線充電、高頻無線充電等技術，使終端產品獲得更快的充電速度，滿足客戶多樣化的定制需求。
15W All-in-One RTX/TX 解決方案

該方案可應用于手機、PAD、可穿戴設備、智能配件、電動牙刷、移動電源、車載支架等中小功率消費電子產品。


方案優勢
■  高精度異物檢測，保證充電安全性

該方案采用美芯晟自主知識產權的Q值檢測技術，可以準確地檢測出TX線圈因受到異物影響而產生的Q值變化，檢測精度達到 2% 以內，實現以更低的功耗、更精確地檢測到異物，保證充電的安全性。


■  全集成RTX/TX，芯片超小尺寸
隨著電子設備的小型化趨勢，對芯片尺寸的要求也越來越高，更小的半導體器件使得電子產品能夠更小、更輕、更便攜，相同尺寸包含的功能更多。該方案使用全集成RTX/TX芯片，MT5706單芯片尺寸僅有2.1mm×3.3mm，WLCSP5×8封裝，MT5806單芯片尺寸3mm×4mm，F(xiàn)CQFN24L封裝，使PCB占用面積更小，性價比更高。

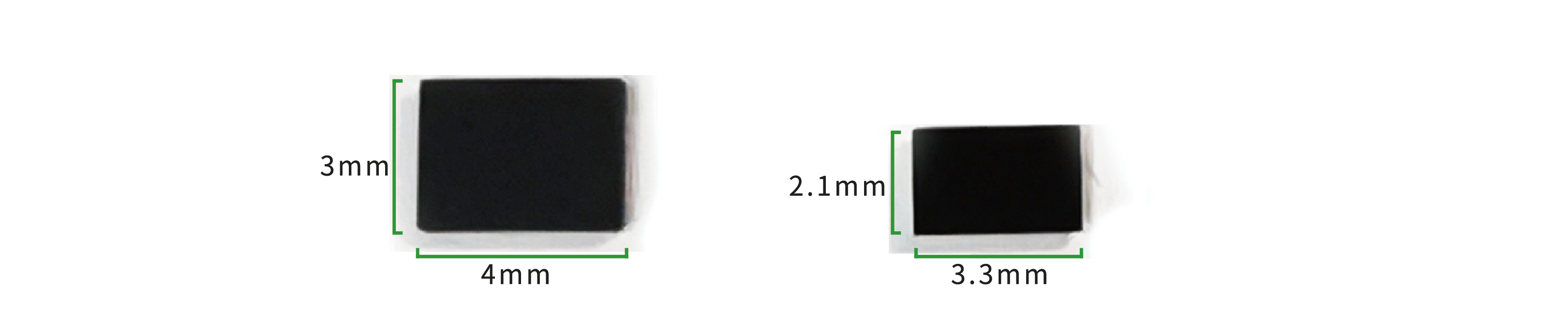

MT5806、MT5706芯片尺寸實拍圖

■  方案可延展性強，支持定制開發功能
該方案芯片采用ARM Cortex M0處理器，有著完善友好的開發生態環境與支持，具有強大的處理能力和編碼空間。支持用戶基于專用庫文件進行完全自主地二次應用開發與多次復寫，為客戶提供強大、自主的二次定制開發功能。

■  自適應支持小感量/大感量線圈
該方案自適應支持小感量/大感量線圈，可根據實際應用場景選擇不同的線圈類型，更好地適配電子產品小型化、智能化需求。

更多方案介紹請點擊藍字鏈接（方案推介 | 美芯晟高性價比無線充電15W All-in-One RTX/TX解決方案）查看。

美芯晟將繼續努力，不斷對無線充電產品進行優化升級和迭代創新，為客戶提供更多滿意的解決方案。

歡迎聯系我們：[email protected]
